WEDM corte de alambre de molibdeno Esuntek EFH43S

Para el cuerpo de la WEDMmáquinade corte de alambre de molibdeno Esuntek se utiliza la estructura de marco tipo C; se selecciona la fundición de arena de resina Meehanite No.250 de alta calidad, especialmente, la máquina cuenta con fuerte tenacidad y buena rigidez general a través del templado de alta temperatura secundario; en la WEDMmáquinade corte de alambre de molibdeno por servo se usa el sistema de accionamiento por motor servo, y se determina la precisión de movimiento de la máquina realizando la inspección de precisión durante su montaje y ejecutando la inspección de fábrica con el interferómetro láser antes de salir de fábrica; las máquinas de la compañía son es aplicables para educación, equipos médicos, herramientas de corte, piezas de automóviles, instituciones de investigación, dispositivos eléctricos, diversos moldes y otras industrias.

Cantidad:

Parámetros


Precisión principal


  • Rugosidad superficial óptima: 1,0μm

  • Precisión de mecanizado óptima: 0,01mm

  • Velocidad máxima de corte: 200 mm²/min


  • Host, gabinete de control y dispositivo electrolítico

Tamaño de la mesa de trabajo (Largo x Ancho)            660×50 mm
Tamaño de la ranura de mecanizado            860×600mm
Tamaño máximo de la pieza de trabajo (Largo x Ancho)            760×560mm
Recorrido de Ejes X*Y*Z            400×350×250 mm
Recorrido de Eje UV            ±20mm
Espesor máximo de corte            300 mm
Grado cónico máximo de corte            ± 3°/80mm
Rango de diámetro del cable del electrodo            Φ0.13-Φ0.20 mm
Eficiencia de corte            0--200 mm²/min(视材料而定)
Peso máximo de la pieza de trabajo            500kg
Peso de la máquina            2100kg
Potencia            3.5KVA
Fuente de alimentación            AC 3~380V/50Hz三相五线
Modo de elevación del Eje Z            Electric  电动


Detalles de máquina

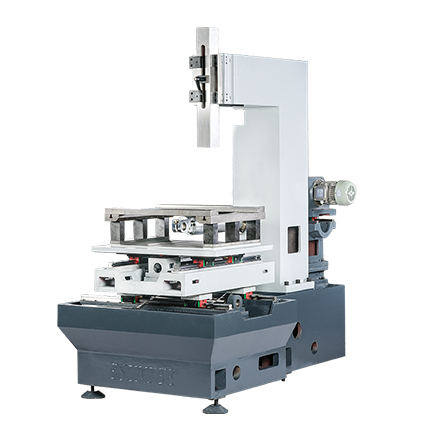

Cuerpo de la WEDM corte de alambre de molibdeno diseñado independientemente por ESUNTEK



WEDM corte de alambre de molibdeno diseñado

El bastidor sólido de fundición de estructura tipo caja es la base angular para la WEDM corte de alambre de molibdeno de alta precisión

El bastidor sólido de

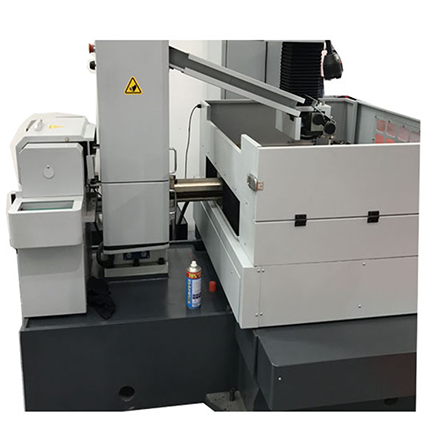

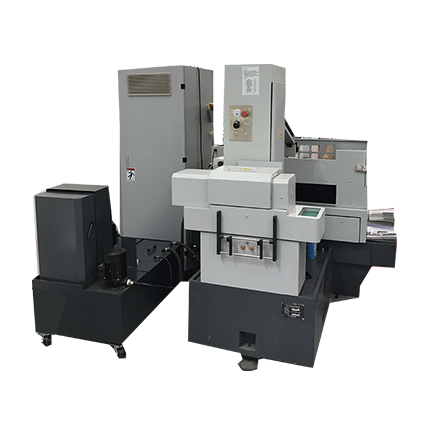

Vista lateral de la máquina

WEDM Vista lateral de la máquinaWEDM Vista lateral de la máquina-2

Vista parcial de la máquina




contactores.png                             Modelo de ojo de joya                             Tanque de agua
La máquina funciona a largo plazo con contactores de alta calidad Modelo de ojo de joya Tanque de agua grande de doble bomba y multicapa
Bajo el brazo                             Mesa de trabajo tipo multi-viga                             Tornillo de avanceTaiwán HIWIN
Brazo inferior Mesa de trabajo tipo multi-viga

Tornillo de avanceTaiwán HIWIN

Dibujo de área cubierta

Dibujo de área cubierta



Capacitación y servicios

  • Capacitación y servicios

  • Puesta en marcha e instalación gratis

  • Soporte y mejora de la tecnología de mecanizado

  • Servicio de respuesta de la línea directa de 24 horas

  • Servicio “Tres Garantías” para Un Año y servicio de mantenimiento pagadero para toda la vida para el producto
