EFH43S CNC Máquina De Corte Por Hilo

-La estructura principal tipo "C" garantiza la precisión del procesamiento de la máquina herramienta
-La base ensanchada en forma de "T" proporciona soporte durante todo el recorrido.
-Servomotores y controladores Panasonic
-Riel guía de alta precisión THK, precisión de posicionamiento de 0,001 mm
-El generador de descarga patentado Esuntek V3.0 mejora la eficiencia del procesamiento en un 30% y es adecuado para diversos procesamientos en ángulos agudos.
-Depósito de agua de 180L, equipado con filtro de 300x500mm, 2 bombas de agua para controlar la entrada y salida de agua respectivamente.
-Lujoso mecanismo de transporte de alambre con sistema de tensión constante bidireccional y alarma de protección contra rotura de alambre.
-Control CNC, completa automáticamente varias operaciones.
Estado de Disponibilidad:
Cantidad:
sharethis sharing button
  • EFH43S-Spa

  • Esuntek

Descripción Del Producto

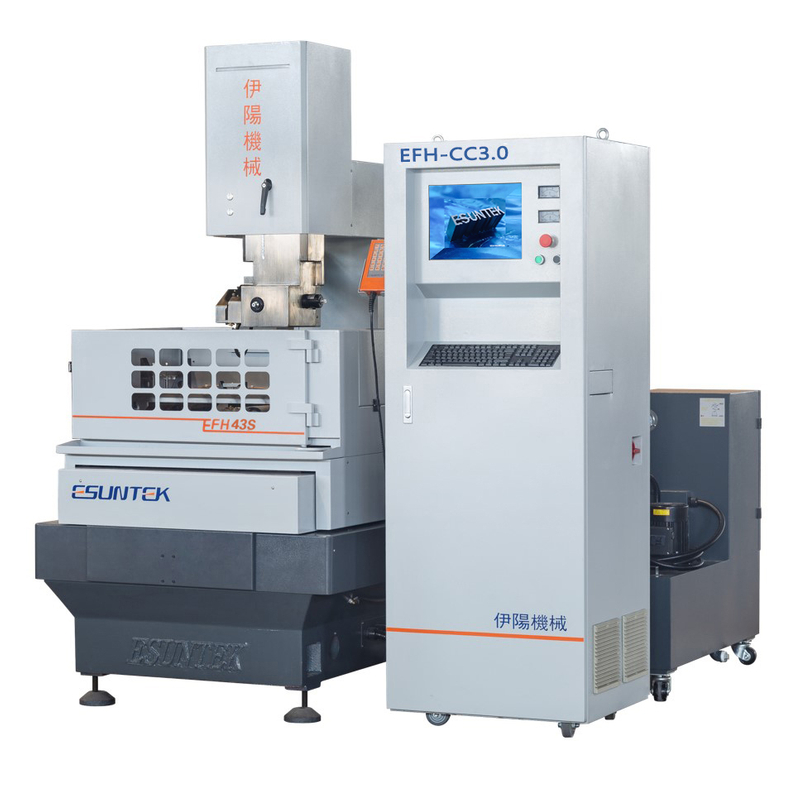

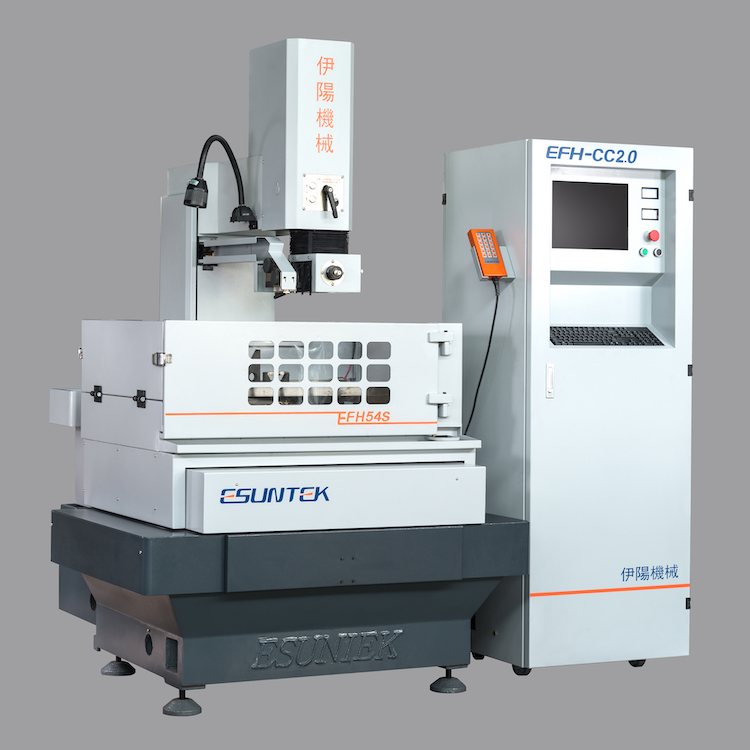

43S 3.0logo       54S

Technical   Parameters
    CARACTERÍSTICAS TÉCNICAS
Best Processing Accuracy
    Mecanizado de precisión
<=±0.005mm
Best Surface Roughness (Ra)
    Rugosidad de la superficie (Ra)
<=0.8μm (3 Passes   /Cr12/ H30)

Cutting Speed
    Máxima velocidad de corte
0-250 mm²/min
Max Cutting Thickness (mm)
    Max. peso de la pieza de trabajo
300 (Opt 400/500)
    300 (opcional 400/500)
Max Cutting Taper
    Max. corte cónico
±6°/80mm
     (opcional 15°,30°,45°)
Electrode Wire
    Rango de Diámetro de Alambre
Φ0.13-φ0.2mm
     (molibdênio)
X/Y Axis Motor
    Motor X/Y
Servo   Motor
    Servomotor AC
Z Axis Drive
    Unidad del eje Z
Electric
    Eléctric
Power
    Voltaje estándar
AC3-380V-50Hz
Working Fluid
    Trabajando fluidamente
Flushing   Type
    Tipo de lavado
Lubrication system
    Sistema de lubricación
Central   Automatic
    Central Automática
Filter
    Filtrar
4   Layer  /0.01mm
    4 Capas / /0.01mm
Water Tank
    Depósito de agua
180L  / 2 Pumps
    180L / 2 Zapatillas


Model
    Modelo
EFH43S EFH54S EFH65S EFH86S EFH1080S EFH1210S
Travel X-Y-Z (mm)
    Recorrido del Eje X / Y / Z
400x350x250 500x400x250 600x500x250 800x630x250 1000x800x500 1200x1000x500
Worktable Size (mm)
    Tamaño de la mesa X/Y
660x505 780x555 880x680 990x775 1250x1015 1550x1215
Max Workpiece Size (mm)
    Tamaño Máximo de la Pieza de Trabajo
760x560 880x610 980x720 980x720 1360x1080 1450x1215
Max Workpiece Weight
    Peso Máximo de la Pieza de Trabajo
500kg 700kg 900kg 1200 kg 2000kg 3500kg
Machine Size (mm)
    Dimensiones
1100x1700x2100 1400x1800x2100 1750x2150x2100 1900x2250x2100 2100x2500x2100
Weight (kg)
    Peso Neto
2100 2600 3000 3600 6000 7000
Input Power (KVA)
    Fuerza
<3.0 <3.5 <3.5 <3.5 <4.0 <4.0


Principales características:

>>La estructura principal tipo "C" garantiza la precisión del procesamiento de la máquina herramienta

>>La base ensanchada en forma de "T" proporciona soporte durante todo el recorrido.

>>Servomotores y controladores Panasonic

>>Riel guía de alta precisión THK, precisión de posicionamiento de 0,001 mm

>>El generador de descarga patentado Esuntek V3.0 mejora la eficiencia del procesamiento en un 30% y es adecuado para diversos procesamientos en ángulos agudos.

>>Depósito de agua de 180L, equipado con filtro de 300x500mm, 2 bombas de agua para controlar la entrada y salida de agua respectivamente.

>>Lujoso mecanismo de transporte de alambre con sistema de tensión constante bidireccional y alarma de protección contra rotura de alambre.

>>Control CNC, completa automáticamente varias operaciones.

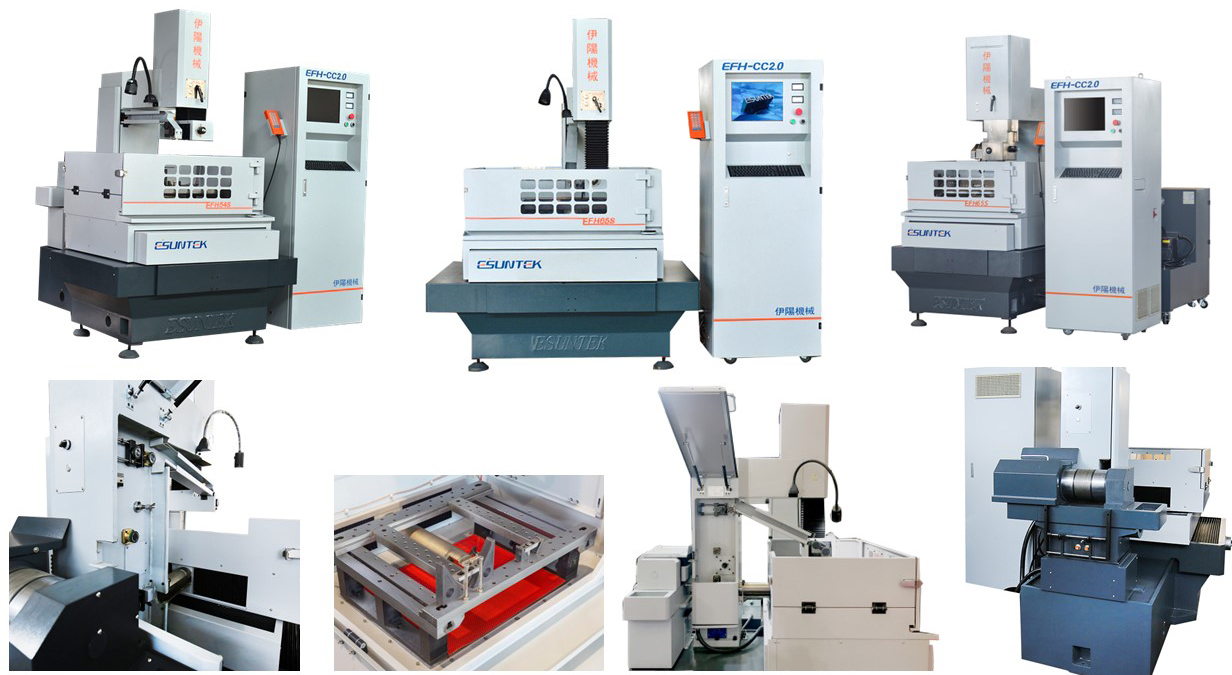

Wire EDM details S

2 Wire Cutting EDM




5 Molybdenum Wire EDM

6 Middle Medium Speed EDM

Justin Esuntek Contact


¿Qué es una máquina de corte por hilo?

Se trata de una máquina fija que es controlada por ordenador utilizando el sistema CNC (control numérico computarizado), además de un hilo metálico que se desplaza y corta. De esta forma es posible fabricar y mecanizar piezas de gran precisión. Las herramientas que utiliza el corte por hilo permiten cortar perfiles de una pieza mediante descargas eléctricas.


Los materiales que puede cortar una máquina de corte por hilo van desde estructuras de piedra u hormigón, pasando por metales, conductores, hasta agujas del sector médico. Las estructuras pueden ser complejas, así que esta técnica de EDM es capaz de realizar esto. El hilo que se usa es de cobre o latón, no ejerce presión ni fuerza sobre el mecanizado, así que puede usarse en piezas delicadas.


¿Cuáles son las características del corte por hilo?

La máquina de corte por hilo utiliza descargas eléctricas y lo que se hace es colocar la pieza a mecanizar sobre la mesa del equipo. Las descargas pasan entre la pieza y el hilo, el cual realiza un desplazamiento continuo como eje central de la máquina. De esta forma, las chispas producidas se encargan de eliminar el material sobrante, el cual se retira de inmediato mediante la aplicación de un fluido dieléctrico.


Este tipo de tecnología data de la Segunda Guerra Mundial, pero se fue perfeccionando hasta llegar a la actual electroerosión.


Ventajas de la electroerosión

Integra tanto el diseño, como la preparación del trabajo y la fabricación.

Reduce los tiempos de fabricación y disminuye los costes de producción.

Es una técnica rápida y precisa, que no requiere de utillajes.

El hilo utilizado es universal, así que se utiliza para toda pieza.

Se mecaniza de forma automática, sin tener que vigilar el proceso ni tener conocimientos previos. Y puede modificarse el programa sin problema.

Minimiza los rechazos en piezas al poder realizar antes una comprobación gráfica.

Disminuye los tiempos de control y aumenta la precisión de ajuste en punzones y matrices

Es posible tratar térmicamente la pieza, previo al corte, evitando deformaciones.

Es posible realizar corte rápido para prototipos y también producir de inmediato.

¿Qué aplicaciones tiene la maquinaria de corte por hilo?

La técnica de electroerosión tiene múltiples aplicaciones, por ejemplo, se usa en calibres, en electrodos para electroerosión convencional, en herramientas de troquelado. Así como en levas de disco, punzones, matrices de corte, extrusión, embutición, entre otras
